200噸礦用錨桿托盤生產線是集自動推料、拉伸、沖裁、出料為一體的沖壓加工設備，可自動完成錨桿托盤的原材料自動進料、準確定尺、截斷、打孔成型、打捆、自動碼放的全部生產工序，自動化程度高、安全性高、操作簡便，維護量小、可靠程度高。

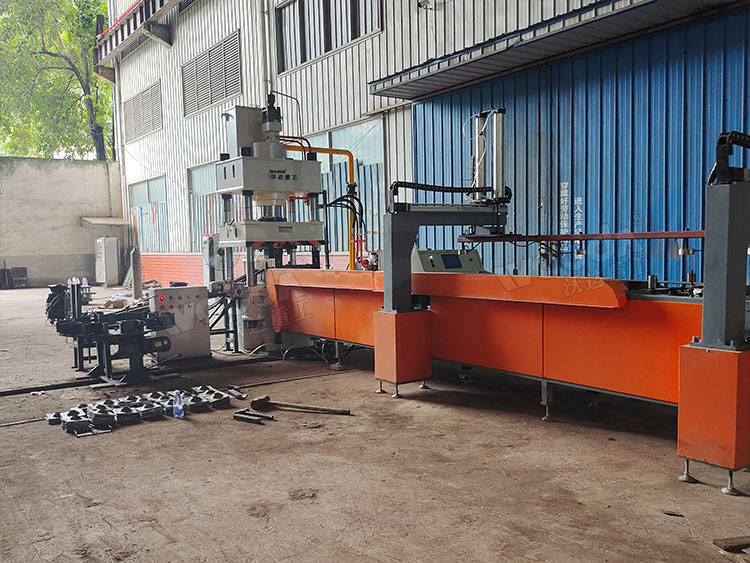

200噸礦用錨桿托盤生產線車間調試

200噸礦用錨桿托盤生產線由錨桿托盤液壓機、模具、上料傳送裝置、氣動推料裝置、PLC控制系統、光幕保護系統、安全支撐裝置、油溫冷卻裝置等組成。本生產線可沖壓150x150x10mm厚以下的小型錨桿托盤，其中200噸錨桿托盤液壓機是生產制造礦用支護系統錨盤的關鍵設備，機身采用三梁四柱式結構，也稱200噸三梁四柱液壓機，由機架、液壓系統、工作臺、模具和控制系統等組成。其中，機架是設備的支撐結構，液壓系統提供動力，工作臺用于放置和固定工件，模具則根據產品形狀進行設計，用于成型加工，控制系統則負責整個設備的運行和工藝參數的調整。

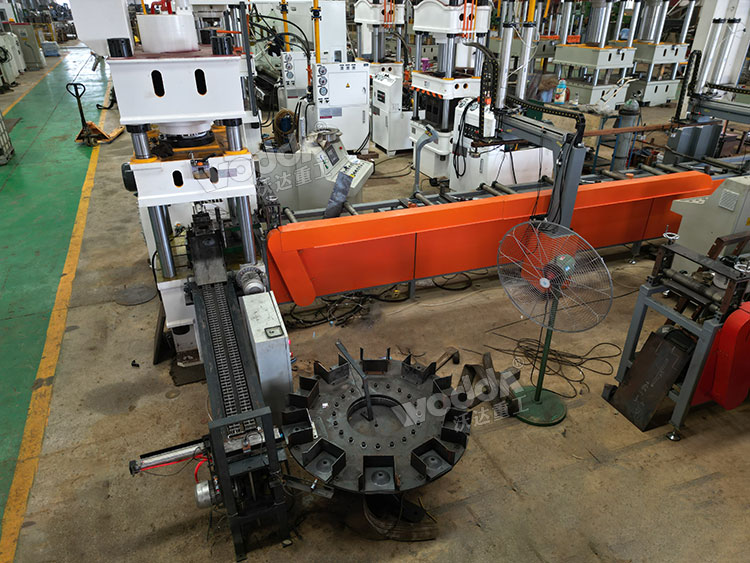

200噸錨桿托盤液壓機

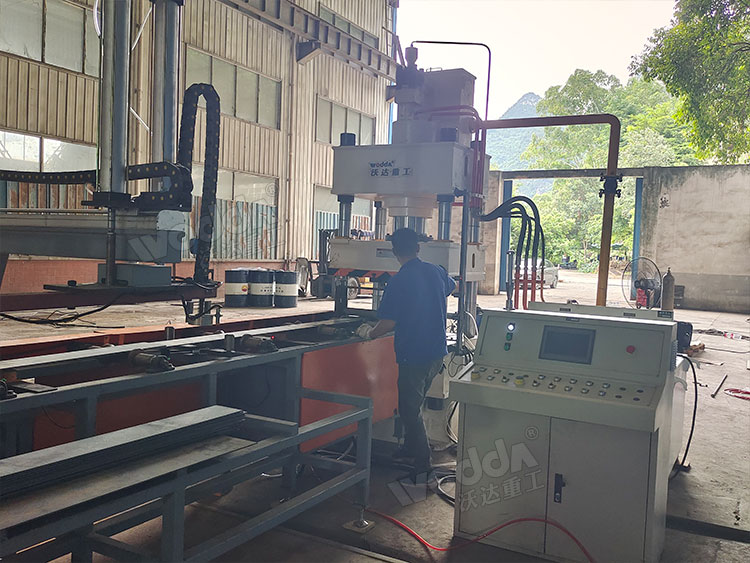

200噸礦用錨桿托盤生產線現場

錨桿托盤液壓機（200噸三梁四柱液壓機）優勢：

1、采用四柱式結構，結構、抗變形能力等。

2、沖壓錨桿托盤效率高，一分鐘可出8-20塊，根據錨桿托盤大小選擇合適配置。

3、采用自動化 PLC 控制，可以與主站 PLC 通訊，便于自動進料和出料機構的自動化控制與銜接。

4、自動送料機構，輔以自動出件機構即可實現錨桿托盤成型的自動生產，避免工人的手進入模具工作區，防止安全事故。

5、200噸三梁四柱液壓機結構緊湊，動作靈敏可靠，速度快，能耗小，噪音低，壓力和行程可在規定的范圍內任意調節，操作簡單。

6、采用全鋼板CO2焊接，焊接后通過振動處理，確保機身不變形。可根據托盤的規格尺寸搭配送料機、模具，完成自動化錨桿托盤生產線。

礦用錨桿托盤生產線（液壓機、模具、送料機），選用自動送料機的優勢：

1、減少了勞動效率和制造時間，減少了產品的成本，提升了效率。

2、在成本控制方面，送料機避免了卷料裁剪時廢料的產生，節約原材料；整個生產操作人數可以降到原來的三分之一，減少用工開資；精簡設備，優化生產現場，擴大場地空間，降低維護管理費用。

3、在生產效率方面，送料機的使用使生產效率提高了幾十倍，單位時間產量提高3-5倍，沖床停機次數和時間減少，利用率大大提高。

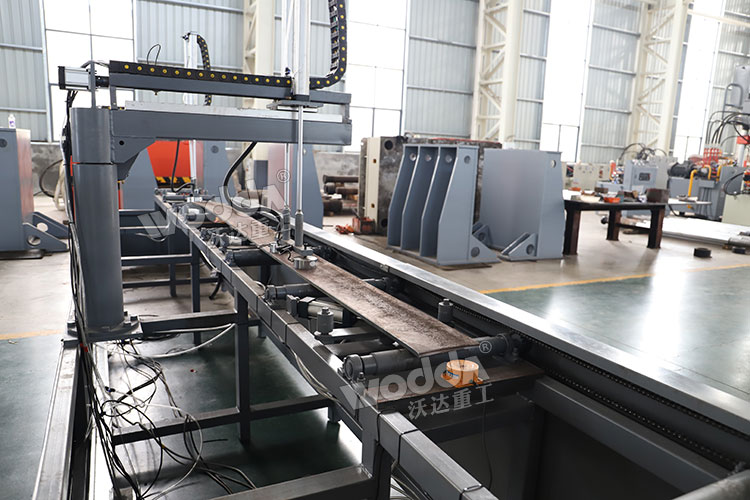

自動送料裝置

錨桿托盤具體型號有很多，主要根據施工要求搭配著不同功能的錨桿托盤，常用有100*100*8mm、150*150*8mm、100*100*12mm、120*120*12mm、150*150*12mm、170*170*12mm、150*150*10mm、170*170*10mm、200*200*16mm、250*250*16mm、200*200*12mm、200*200*14mm、200*200*16mm、300*300*14mm、300*300*16mm、300*300*18mm、400*400*16mm、400*400*18mm、400*400*20mm等。除此以外，錨索托盤的樣式也有很多種，常用有圓形托盤、方形托盤、W型托盤、瓦楞型托盤、u型托盤、喇叭口托盤、八爪式托盤等。在生產這些錨索托盤的機器設備中，錨索托盤液壓機、錨索托盤模具是必不可少的機器設備。不同型號的錨索托盤選用不同噸位、結構的錨桿托盤液壓機，常用有200噸、315噸、400噸、500噸、630噸、800、1000噸等，有四柱式、框架式、開式C型等。相關錨桿托盤液壓機生產線介紹可咨詢山東沃達重工銷售史經理18963222388（微信同號）
