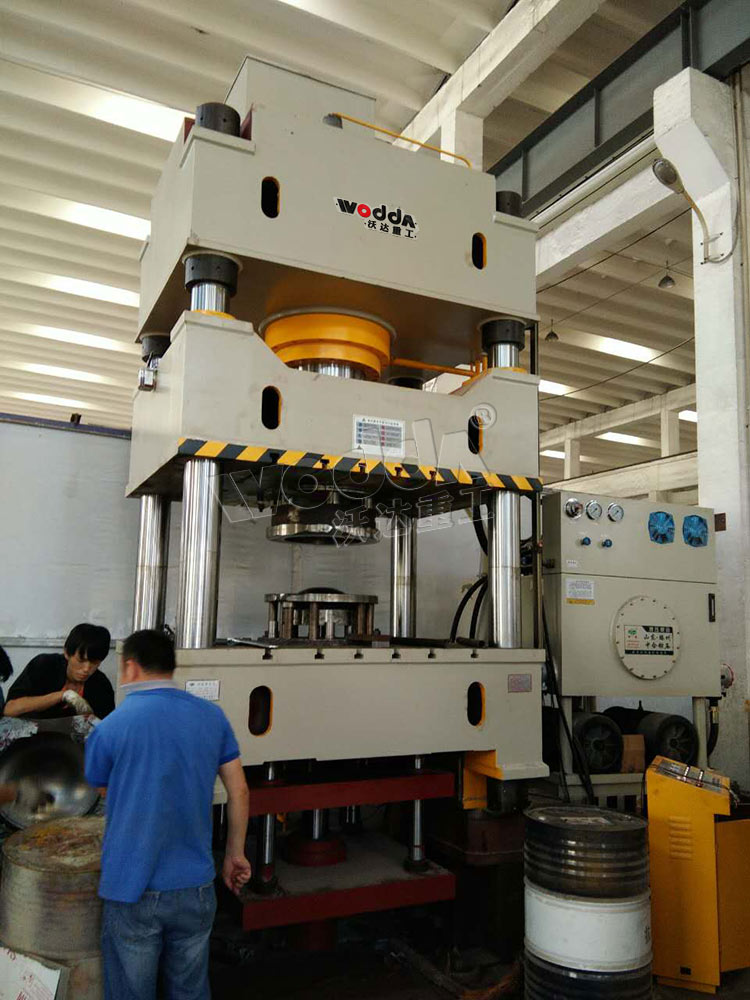

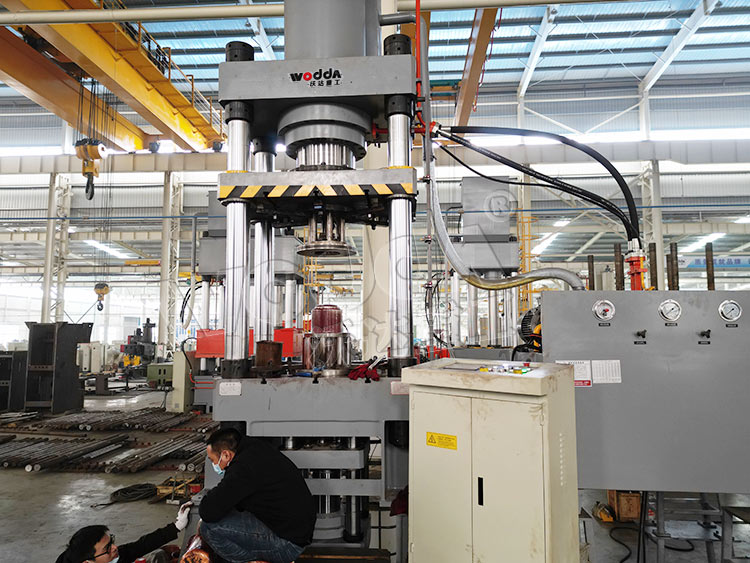

500噸液壓機是山東沃達重工生產的一款拉伸機，配有液壓墊（多頂桿），也稱500噸液壓拉伸機，自動脫模頂出功能，多點頂出、均勻受力，提高拉伸件的產品質量，降低廢品率，主要應用于金屬件拉伸成型，還可進行金屬薄板的拉伸、彎曲、翻邊、成型、沖裁等工藝，具有低噪聲沖裁緩沖功能。

本機的工作壓力，壓制速度，行程均可根據工藝需要在規定的參數范圍內調節。本機具有獨立的動力機構和電氣系統，并采用伺服控制，可實現手動，半自動二種操作方式。可實現定壓及定程兩種壓制方式。

500噸不銹鋼托盤拉伸成型液壓機

500噸冷泵紫銅內膽拉伸液壓機

500T液壓墊封頭拉伸液壓機

500噸液壓拉伸機結構特點：

1、液壓機機身采用三梁四柱式結構，上梁、中間滑梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。

2、上梁、工作臺、滑塊等大件為鋼板焊接件，材料為優質鋼材，經計算機優化設計滿足強度和剛性方面的使用要求，采用二氧化碳?xì)怏w保護焊和手工電弧焊焊接并進行回火處理，消除內應力，滑塊下平面及工作臺上平面加工有“T”型槽以固定模具。

3、油缸;主油缸在上滑梁沿中心線布置，油缸依靠缸體臺肩及鎖母緊固于上橫梁孔內，主缸活塞桿下端用法蘭與滑塊緊固連接，油缸采用優質密封件。活塞桿采用優質碳素結構鍛鋼材料，活塞桿表面鍍硬鉻，耐磨損，壽命長，經久耐用。

4、立柱：材料為45#鋼，經調質處理、表面淬火，硬度為HRC45-55，表面鍍硬鉻，增加耐磨性能，螺母材料為45#鍛鋼，與立柱上的螺紋相配，鎖緊機身。

5、限位裝置：位于主機機身右側，無觸點接近開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

設備使用條件：

1、設備工作區域溫度：0~50℃（±）

2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％

3、冷卻方式：水冷裝置

4、液壓系統使用介質：46號抗磨液壓油
